轴承是支承轴颈、耳轴、枢轴、短轴及轴上零件，用于减小摩擦和保证回转精度，并使轴及轴上零件在其中转动、摆动或滑动的机器部件。轴承选型的科学合理与否，不仅影响产品性能的保证、功能的实现，而且影响着产品的生产制造、运行维护的成本。
蝶阀是近年来发展速度最快的阀门类型之一，其在工艺系统中既可作隔离切断用，也可作自动调节用，主要由阀体、蝶板、阀轴、填料、轴承及驱动装置等零部件组成。驱动装置的输出动力，经由阀轴传递给蝶板，从而实现隔离切断或调节功能。轴承作为阀轴不可或缺的支撑部件，其科学合理的选型至关重要。
结构形式

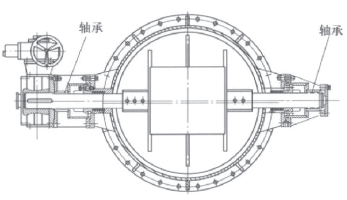

蝶阀轴支撑结构的一般形式见图1～图4。图1适用于低中压小规格整轴式蝶阀，阀轴由安装在阀体上的一组滑动轴承支撑，滑动轴承的外径与阀体一般采用小间隙配合或过渡配合，内径与阀轴之间一般采用H9/f9（d9）。

|
