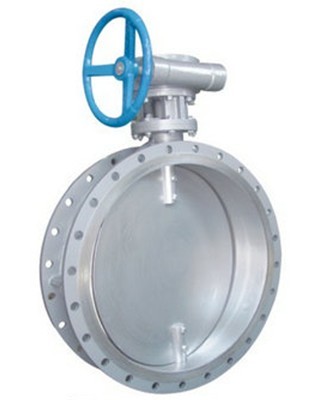

产品名称：通风蝶阀
- 1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
- 二， 通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三，主要技术参数
| 公称通径 |
DN(mm) |
50～2000 |
| 公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
| 试验压力 Ps(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
| 密封试验 |
≤1.5％泄漏量 |
| 适用介质 |
煤气、含尘气体、烟道气等 |
| 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
四，通风蝶阀零件材料与工况：
| 零件名称 |
材料 |
| 阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 |
与阀体相同 |
| 阀杆 |
碳钢、 2Crl3、不锈钢、铬镍钼钛钢 |
| 填料 |
柔性石墨 |
五，蝶阀密封材料选用和适用温度
| 材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
| 代号 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
铬 Cr-18型、304、31 6 |
12CrMoV |
| 耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
| 耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
| 适用工作温度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
≤560℃
|
六，D41/341/641/941W-0.5/2.5/6 C．P．R．V系列连接尺寸
| 公称通径 |
结构长度
(标准值) |
外形尺寸
(参考值) |
连接尺寸 (标准值) |
参考重量
(kg) |
| 0.05MPa、0.25MPa |
O．6MPa |
| mm |
inch |
L |
H |
H1 |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
| 100 |
4 |
120 |
105 |
219 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
| 125 |
5 |
120 |
120 |
234 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
| 150 |
6 |
120 |
132 |
247 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
| 200 |
8 |
140 |
160 |
403 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
| 250 |
10 |
140 |
187 |
433 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
| 300 |
12 |
170 |
220 |
465 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
| 350 |
14 |
170 |
245 |
539 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
| 400 |
16 |
190 |
270 |
543 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
| 450 |
18 |
190 |
297 |
571 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
| 500 |
20 |
190 |
322 |
644 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 |
| 600 |
24 |
210 |
377 |
701 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
230 |
| 700 |
28 |
210 |
430 |
753 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24-26 |
250 |
| 800 |
32 |
210 |
487 |
807 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
| 900 |
36 |
250 |
537 |
973 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
| 1000 |
40 |
250 |
587 |
1023 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
| 1200 |
48 |
250 |
687 |
1153 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
| 1400 |
56 |
300 |
760 |
1810 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
| 1600 |
64 |
300 |
895 |
1815 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
| 1800 |
72 |
300 |
995 |
1920 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
| 2000 |
80 |
300 |
1095 |
2025 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 | 七， 通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
