| PRODUCT 您的当前位置: 首页 >> 产品展示>> 平衡角式截止阀

平衡角式截止阀

关键词:平衡角式节流截止阀 来自:http://www.zjyjgf.com

产品详细说明

产品名称:平衡角式截止阀

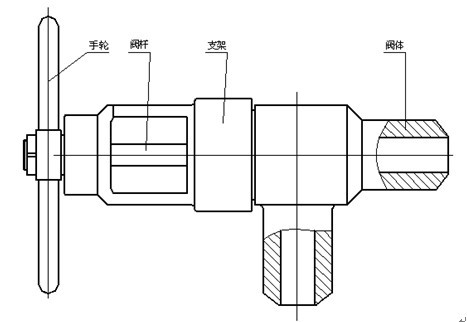

    一、平衡角式截止阀 结构图


二、平衡角式截止阀工作原理;
          阀瓣通过阀杆压板和阀杆连接,该阀为节流、截止。顺时针方向旋转手柄,阀杆向下移动,推动阀瓣向下移动,逐步地缩小阀座与阀瓣上的开口通道面积,以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。
      阀瓣中心处和阀杆头部开有通孔,使阀瓣下腔高压液体通过通孔进入阀瓣上腔,起到阀瓣上、下腔压力自平衡作用,便于减少开关力矩,使开关轻便, 灵活。 该阀也可作闭路装置,顺时针方向旋转手柄即为关闭,逆时针转时则为开启。

四、主要零件材料;
    1.零件 名 称 材 料 标 准
    2.阀体、阀盖、手柄 碳素铸钢 WCB GB12229
    3.填料压盖、轴承压板 优质碳素钢 45 GB699
    4.阀座、阀瓣、阀杆、导向密封套 铬不锈钢 Cr13 GB1220
    5.阀杆螺母 铝青铜 QAl9-4 GB1176
    6.填料 四氟/耐油橡胶
    7.螺栓 优质碳素钢 35 GB699
    8.O形密封圈 耐油橡胶 I-2 HG4-329
五、使用保养及注意事项 ,
   1、产品出厂前均作了强度试验和密封试验,使用时除两端外的其他连接处均应保持初始状态。
   2、本系列产品操作手柄上标有启闭旋向标志,并根据限位柄升降大小,调节启闭高度。
   3、关闭阀门时严禁使用加力杆。
   4、产品使用过程中,要定期向油杯内注入定量润滑脂。
   5、如因易损件损坏而泄漏,要及时更换易损件。
   6、检修过程中,要将阀门内腔清洗干净,组装时注意保护密封胶圈,防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。
   7、阀门储存停用期间,应将阀瓣处于关闭位置,长期存放应置于通风干燥处,定期检查保养。

返回
相关产品发布
上一件产品:卡箍高压截止阀
下一件产品:轻型平板闸阀
