产品详细说明

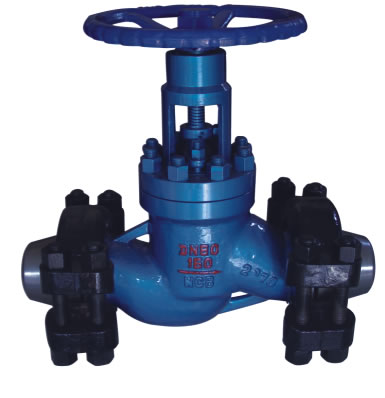

产品名称：卡箍高压截止阀

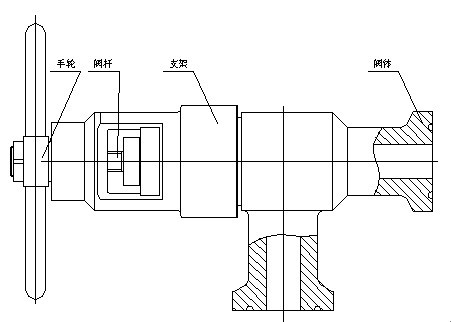

- 一、 卡箍高压截止阀结构图
二、工作原理 ;
- 阀瓣通过阀杆压板和阀杆连接，该阀为节流、截止。顺时针方向旋转手柄，阀杆向下移动，推动阀瓣向下移动，逐步地缩小阀座与阀瓣上的开口通道面积，以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。
阀瓣中心处和阀杆头部开有通孔，使阀瓣下腔高压液体通过通孔进入阀瓣上腔，起到阀瓣上、下腔压力自平衡作用，便于减少开关力矩，使开关便、灵活。
该阀也可作闭路装置，顺时针方向旋转手柄即为关闭，逆时针转时则为开启。

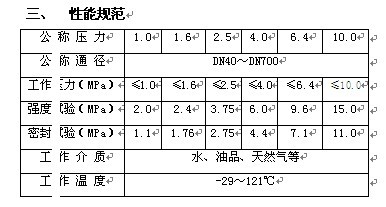

五、采用标准
1.阀门制造：GB12235
2.结构长度：GB/T12221-1989
3.法兰端：GB/T9113-2000
六、主要零件材料 ;
1.零 件 名 称 材 料 标 准
2.阀体、阀盖、手柄 碳素铸钢 WCB GB12229
3.填料压盖、轴承压板 优质碳素钢 45 GB699
4.阀座、阀瓣、阀杆、导向密封套 铬不锈钢 Cr13 GB1220
5.阀杆螺母 铝青铜 QAl9-4 GB1176
6.填料 四氟/耐油橡胶
7.螺栓 优质碳素钢 35 GB699
8.O形密封圈 耐油橡胶 I-2 HG4-329
七、使用保养及注意事项;
1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。
2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。
3、关闭阀门时严禁使用加力杆。
4、产品使用过程中，要定期向油杯内注入定量润滑脂。
5、如因易损件损坏而泄漏，要及时更换易损件。
6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。
7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
|
