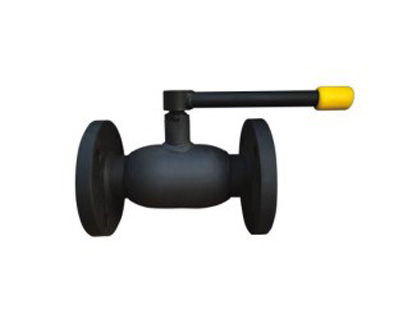

产品名称：手动法兰全焊接球阀

一，产品型号；Q41F
     法兰全焊接球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
　　在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
　　球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
二，产品零件名称 材质
  1 阀体 WCB A2116-WCB
  2 密封圈 PTFE PTFE
  3 球体 1C18Ni9Ti SS304
  4 螺母 35 A194-2H
  5 螺柱 35CrMoA A193-B7
  6 石体 WCB A216-WCB
  7 垫片 柔性石墨+不锈钢 B12.10-304F/.G
  8 填料 PTFE PTFE
  9 填料压盖 WCB A2116-WCB
  10 定位片 25 A105
  11 挡圈 65Mn AISI 1066
  12 手柄 K33 A47-667 Gr.32510
  13 阀杆 1Cr33 A276-410
  14 螺钉 35 A193-B7
  15 止推垫片 PTFE PTFE
三，产品技术规范；
  1.设计依据 国标系列 美标系列
  2.设计标准 GB/T12237 AP16D ANSI B16.34
  3.法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
  4.结构长度（焊接） GB/T15188.1 AP16D ANSI B16.10
  5.连接法兰 GB/T9113
  6.JB/T79 Hg20592 ANSI B16.5、B16.47
  7.对焊端 GB/T12224 ANSI B16.25
  8.试验和检验 GB/T9092 AP16D AP1598

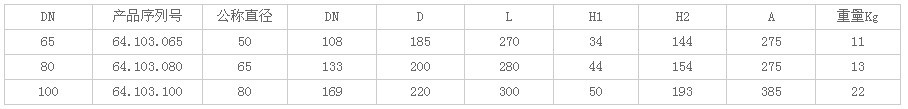

四，主要外形尺寸；
