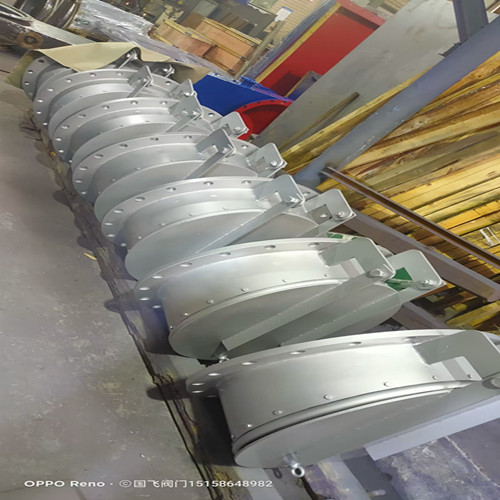

浮箱式拍门

一；产品名称：浮箱式拍门

2， 产品型号：PM FPM
3， 产品规格：DN100-DN2000

二、浮箱式拍门产品概述

浮箱式拍门是一种依靠门体自重及水浮力实现自动启闭的单向止水设备，主要用于给排水、污水处理、水利工程等管道或渠道出口，防止水流倒灌、泥沙淤积及鱼类等生物进入。其结构由浮箱、门板、铰链、密封件及预埋件等组成，具有无需外部动力、运行稳定、维护简便等特点。

三、浮箱式拍门安装前准备

检查产品：开箱后确认浮箱、门板、铰链等部件是否完好，密封件（如橡胶条）无破损、老化，连接件（螺栓、螺母）齐全。

核对型号：根据设计图纸核对拍门规格（口径、材质、承重等），确保与管道/渠道出口尺寸匹配。

安装环境清理：清理安装位置的杂物、淤泥及尖锐物体，确保门框安装面平整、牢固，混凝土基础强度达到设计要求。

工具准备：准备扳手、水平仪、卷尺、密封胶、吊装设备（如需）等工具。

四、浮箱式拍门安装步骤

固定预埋件：根据安装图纸，将预埋件（如法兰、地脚螺栓）精准定位并浇筑固定，确保预埋件与管道出口中心线垂直，平面水平误差≤2mm。

安装铰链组件：将铰链固定于预埋件或门框上，调整铰链轴水平度，确保门板转动灵活无卡顿。

吊装门板与浮箱：若拍门重量较大，使用吊装设备将门板与浮箱整体吊装到位，通过铰链与门框连接，确保门板与门框密封面贴合紧密。

调整平衡：检查浮箱浮力是否均匀，门板在自重作用下应自然下垂贴紧密封面，在设计水位时能顺畅开启（开启角度一般为30°~60°），无偏斜或卡滞。

密封处理：在门板与门框的密封接触面均匀涂抹密封胶，压紧密封件，确保无渗漏间隙。

试运行：通水测试拍门启闭性能，观察是否存在异响、渗漏或开启角度不足，如有异常，调整铰链位置或浮箱配重。

五、浮箱式拍门使用与操作

正常运行：拍门依靠上下游水位差自动启闭，无需人工操作。上游来水时，水流推力克服门板自重及密封摩擦力，推动门板开启排水；上游水位下降时，门板在自重及下游回水压力下自动关闭，实现止水。

注意事项：

禁止在门板上堆放杂物或施加额外荷载，以免影响启闭灵活性。

避免渠道内进入大体积杂物（如树枝、石块），防止卡滞门板或损坏密封件。

冬季寒冷地区需采取防冻措施（如包裹保温层或设置加热装置），防止密封件冻裂或门轴冻结。

六、浮箱式拍门维护与保养

日常检查：每周检查门板有无变形、密封件是否老化破损、铰链轴是否锈蚀，发现问题及时处理。

定期清洁：每月清理门板及门框上的淤泥、藻类或杂物，保持密封面光洁，避免密封失效。

润滑保养：每季度对铰链轴、轴承等转动部位加注润滑油（如钙基润滑脂），确保转动灵活。

密封件更换：当密封件出现裂纹、硬化或渗漏时，应及时更换同型号密封件，更换时需先卸下门板，清理旧密封胶后重新安装并压实。

结构检查：每年对浮箱焊缝、门框预埋件进行检查，若发现焊缝开裂、螺栓松动，需及时补焊或紧固。

七、浮箱式拍门故障排除
