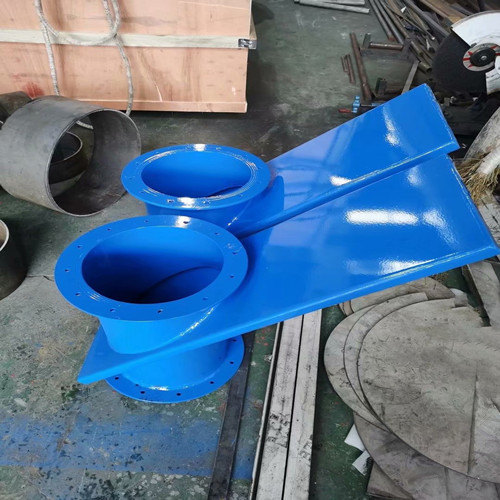

斜面插板阀

一；产品名称：斜面插板阀

1.产品型号：LMD-1

2.产品规格：DN100-DN600
二；斜面插板阀品概述

斜面插板阀是一种通过闸板（插板）沿斜面方向运动实现启闭的阀门，主要用于截断或接通管路中的介质，适用于粉尘、颗粒状物料及浆体等介质的输送系统。具有结构简单、操作方便、密封性好、耐磨性强等特点，广泛应用于矿山、冶金、化工、建材、电力等行业。

三、斜面插板阀使用说明

1，安装前检查

外观检查：检查阀门各部件是否完好无损，有无运输过程中造成的变形、损坏或锈蚀。特别注意闸板、阀座等密封面是否光滑，有无划痕、裂纹等缺陷。

型号核对：确认阀门的型号、规格、公称压力等参数是否与设计要求及管路工况相匹配。

部件灵活性检查：手动操作阀门的启闭机构（如手轮、手柄或电动执行器的手动操作部分），检查闸板运动是否灵活，有无卡滞现象。各连接部位的螺栓应齐全、紧固。

清洁检查：清除阀门内部及连接法兰面上的杂物、油污和锈蚀，确保阀门内腔清洁。

2，斜面插板阀安装要求

安装位置：阀门应安装在便于操作、维护和检修的位置。安装方向应符合介质流向要求，一般阀体上会有箭头标识介质流向，切勿装反。对于无流向标识的阀门，通常闸板斜面朝下安装，以保证密封效果和减少磨损。

连接方式：根据阀门的连接形式（如法兰连接、焊接连接等）进行安装。法兰连接时，应保证法兰面平行且对中，均匀拧紧连接螺栓，避免因受力不均导致阀体变形或密封失效。垫片的选择应符合介质性质和工作压力、温度的要求。

支撑固定：对于较大规格的阀门，应设置独立的支撑装置，避免阀门自身重量及管路应力作用于阀门连接部位。

与管路的同轴度：阀门安装时应保证与管路的同轴度，避免因安装偏差产生附加力矩，影响阀门的正常操作和使用寿命。

3，斜面插板阀操作方法

手动操作：

开启：顺时针旋转手轮（或手柄）时，闸板沿斜面向上运动，阀门开启。操作时应平稳用力，避免用力过猛。当闸板全开后，应将手轮倒转1/4圈左右，以防止闸板卡死及便于下次操作。

关闭：逆时针旋转手轮（或手柄）时，闸板沿斜面向下运动，阀门关闭。关闭时应适度用力，确保闸板与阀座紧密贴合，达到密封效果，但不可过度用力，以免损坏密封面或导致手轮、阀杆等部件损坏。

。

四；斜面插板阀维护与保养

1，定期检查：

定期检查阀门的密封性能，有无介质泄漏现象（包括阀体与阀盖连接处、闸板与阀座密封面、填料函等部位）。,检查阀杆、手轮、传动机构等部件是否完好，操作是否灵活，有无松动、锈蚀或损坏。

检查连接螺栓是否紧固，有无松动或腐蚀。润滑：定期对阀杆、轴承、手轮等活动部位加注适量的润滑油或润滑脂，以保证运动部件的灵活运转，减少磨损。润滑周期根据阀门的使用频率和工作环境确定，一般每月至少一次。

2，清洁：定期清理阀门外部的灰尘、油污和杂物。对于阀体内部，可在停车检修时进行彻底清洗，清除积存的物料和污垢，特别是密封面处应保持清洁光滑。

密封件更换：当发现密封面磨损或老化导致泄漏，或填料函泄漏且通过压紧填料无法解决时，应及时更换密封件（如闸板、阀座、填料等）。更换时应选择与原型号规格、材质相符的密封件。,

3，停用保养：对于长期停用的阀门，应将内部介质排放干净，进行彻底清洗，并对活动部件进行润滑。阀门应处于关闭状态，必要时可对阀门表面进行防锈处理，并妥善保管。
