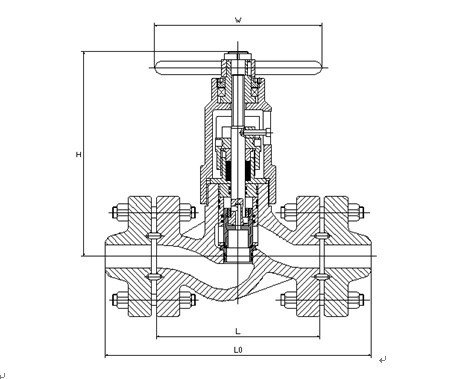

产品名称：高压平衡式节流截止阀



二、工作原理;
   1. 阀瓣通过阀杆压板和阀杆连接，该阀为节流、截止。顺时针方向旋转手柄，阀杆向下移动，推动阀瓣向下移动，逐步地缩小阀
座与阀瓣上的开口通道面积，以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。
   2.阀瓣中心处和阀杆头部开有通孔，使阀瓣下腔高压液体通过通孔进入阀瓣上腔，起到阀瓣上、下腔压力自平衡作用，便于减少开
关力矩，使开关轻便、灵活。
   3.该阀也可作闭路装置，顺时针方向旋转手柄即为关闭，逆时针转时则为开启。
三、适用范围
     该产品适用于公称压力PN≤25.0MPa,温度t<121摄氏度的水、油品、天然气等介质的管路上，作为介质流量和压力的调节、节流装置。

七、主要零件材料;
   1.零 件 名 称 材 料 标 准
   2.阀体、阀盖、手柄 碳素铸钢 WCB GB12229
   3.填料压盖、轴承压板 优质碳素钢 45 GB699
   4.阀座、阀瓣、阀杆、导向密封套 铬不锈钢 Cr13 GB1220
   5.阀杆螺母 铝青铜 QAl9-4 GB1176
   6.填料 四氟/耐油橡胶
   7.螺栓 优质碳素钢 35 GB699
   8.O形密封圈 耐油橡胶 I-2 HG4-329
八、使用保养及注意事项
   1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。
   2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。
   3、关闭阀门时严禁使用加力杆。
   4、产品使用过程中，要定期向油杯内注入定量润滑脂。
   5、如因易损件损坏而泄漏，要及时更换易损件。
   6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。 7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
