508真空压力释放阀

508真空压力释放阀说明书

一、508真空压力释放阀产品概述

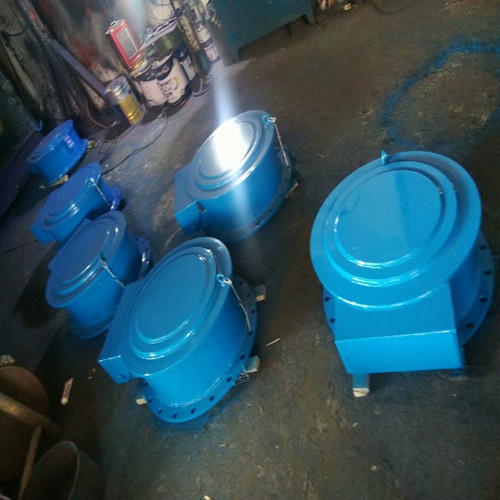

508真空压力释放阀（以下简称“释放阀”）是一种安装于料仓顶部的保护装置，适用于建材、电力、化工、冶金等行业的粉粒体储仓，可有效防止仓内压力异常（超压或负压）导致的仓体变形、破裂等安全事故。其核心功能为：当仓内压力升至设定正压值时，自动开启释放超压气体；当仓内压力降至设定负压值时，自动吸入外界空气平衡压力，从而保障储仓安全运行。

二、主要技术参数

三、508真空压力释放阀结构与工作原理

1. 结构组成释放阀主要由阀体、阀盖、正压弹簧、负压弹簧、密封垫、导向杆、配重块（可选）等部件组成：

阀体：承载整体结构，与仓顶法兰连接，内部设有气体流通通道；

阀盖：通过弹簧与阀体连接，为压力感应与动作执行部件；

正压弹簧：设定正压开启阈值，当仓内压力大于弹簧预紧力时，推动阀盖向上开启；

负压弹簧：设定负压开启阈值，当仓内负压绝对值大于弹簧预紧力时，拉动阀盖向下开启；

密封垫：位于阀盖与阀体接触面，确保无压力时的气密性。

2. 工作原理超压保护（正压状态）：当仓内物料输送或化学反应导致压力升高，达到正压开启压力时，气体压力克服正压弹簧力，推动阀盖向上移动，形成泄压通道，释放超压气体；压力降至设定值后，弹簧复位，阀盖关闭密封。

负压保护（负压状态）：当仓内物料卸料或抽气导致负压升高（如风机抽尘），负压绝对值超过负压弹簧预紧力时，外界大气压推动阀盖向下移动，吸入空气平衡压力；负压降至安全范围后，弹簧复位关闭阀盖。

四、508真空压力释放阀安装说明

1. 安装前准备检查释放阀型号、参数是否与设计要求一致，确认部件无变形、裂纹、锈蚀等缺陷；

清理仓顶法兰面，去除油污、铁锈及杂物，确保密封面平整；

准备安装工具：扳手（M20~M30）、密封胶（硅酮密封胶）、水平仪、扭矩扳手。

2. 安装步骤

（1）将释放阀吊装至仓顶法兰正上方，调整阀体法兰与仓顶法兰同心，确保阀盖处于垂直状态（可用水平仪检测阀体垂直度偏差≤1°）；

（2）穿入连接螺栓（8套，M20×80，材质35CrMo），套入弹垫、平垫，对称预紧螺母（初紧扭矩30~40N·m）；

（3）在阀体与仓顶法兰接触面均匀涂抹密封胶，再次对称紧固螺母至额定扭矩（终紧扭矩60~70N·m），确保无渗漏；

（4）检查阀盖是否能自由活动，无卡滞现象（手动轻推阀盖，应能复位且无异响）；

（5）根据现场需求调整配重块（如需微调压力值，通过增减配重块质量实现，每增加1kg配重，正压值约增加0.05kPa）。

3. 安装注意事项

释放阀应安装于仓顶最高位置或气流集中区域，避免靠近进料口、搅拌装置等湍流区；

与仓顶连接的法兰需承受≥500kg的垂直载荷，安装前确认仓顶结构强度；

露天安装时，需在阀盖顶部加装防雨帽（选配件），防止雨水、积雪进入阀体。

五、508真空压力释放阀操作与维护

1. 日常操作设备启动前，检查阀盖是否处于关闭状态，无异物卡滞；

运行中观察阀盖动作是否灵活，有无异常噪音（如金属摩擦声可能为导向杆锈蚀，需及时处理）；

记录压力异常时的开启频率及持续时间，若频繁动作（＞5次/小时），需排查仓内压力源是否异常（如风机风量过大、进料速度过快）。
