双层泄灰阀使用说明书

一、双层泄灰阀产品概述

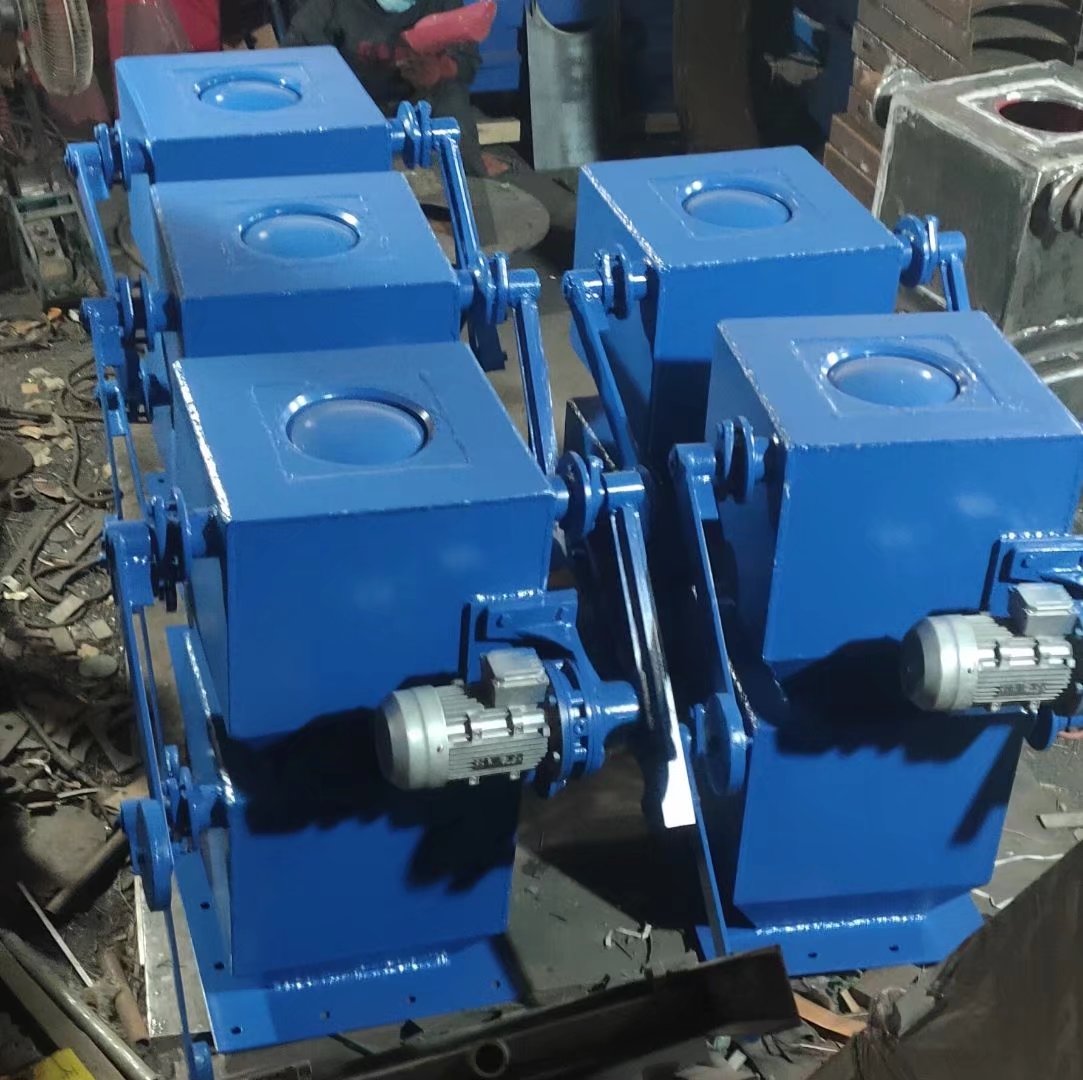

双层泄灰阀是一种用于气力输送系统或除尘设备中，实现粉尘、颗粒状物料连续或间断排放的阀门装置。其核心结构为上下两层闸板，通过交替启闭动作，有效隔绝上下流通道的气压，防止粉尘泄漏和系统压力损失，适用于电力、冶金、化工、建材等行业的粉尘处理场景。

二、主要技术参数

三、双层泄灰阀结构组成与工作原理

1. 结构组成

阀体：上下法兰连接，内部设有上下两层闸板腔室，确保物料通过时的密封性。

闸板组件：上下两块闸板，配耐磨密封件（如丁腈橡胶、氟橡胶），通过驱动装置控制升降。

驱动装置：气动驱动（配气缸、电磁阀）、电动驱动（配电机、减速器）或手动（手轮/手柄），控制闸板交替动作。

限位装置：行程开关或机械限位，确保闸板启闭到位，防止过行程损坏。

2. 工作原理

初始状态：上层闸板关闭，下层闸板关闭，系统处于密封状态。

排灰过程：

上层闸板开启，物料从上部仓体落入两层闸板之间的腔室；

上层闸板关闭，切断上部通道，防止系统泄压；

下层闸板开启，腔室内物料排放至下游设备；

下层闸板关闭，完成一次排灰循环。

核心优势：通过“上层开→上层关→下层开→下层关”的顺序动作，实现物料排放与系统密封的连续切换，避免粉尘外溢和压力损失。

四、双层泄灰阀安装与调试

1. 安装前准备

检查：开箱后确认阀体、驱动装置、密封件等部件完好，无变形、损坏；核对产品型号、参数与工况要求一致。

环境要求：安装位置需预留操作与维护空间（建议阀体周围≥500mm），避免高温、潮湿、腐蚀性气体直接接触（特殊工况需加装防护罩）。

连接方式：法兰连接时，确保法兰面平整，密封圈（如石棉垫片、金属缠绕垫）安装居中，螺栓均匀紧固（对角分步拧紧，避免偏斜）。

2. 安装步骤

定位固定：阀体垂直安装（推荐），进料口朝上，出料口朝下，保证物料自然下落；水平安装时需确认闸板密封面与物料流向垂直，避免积料。
