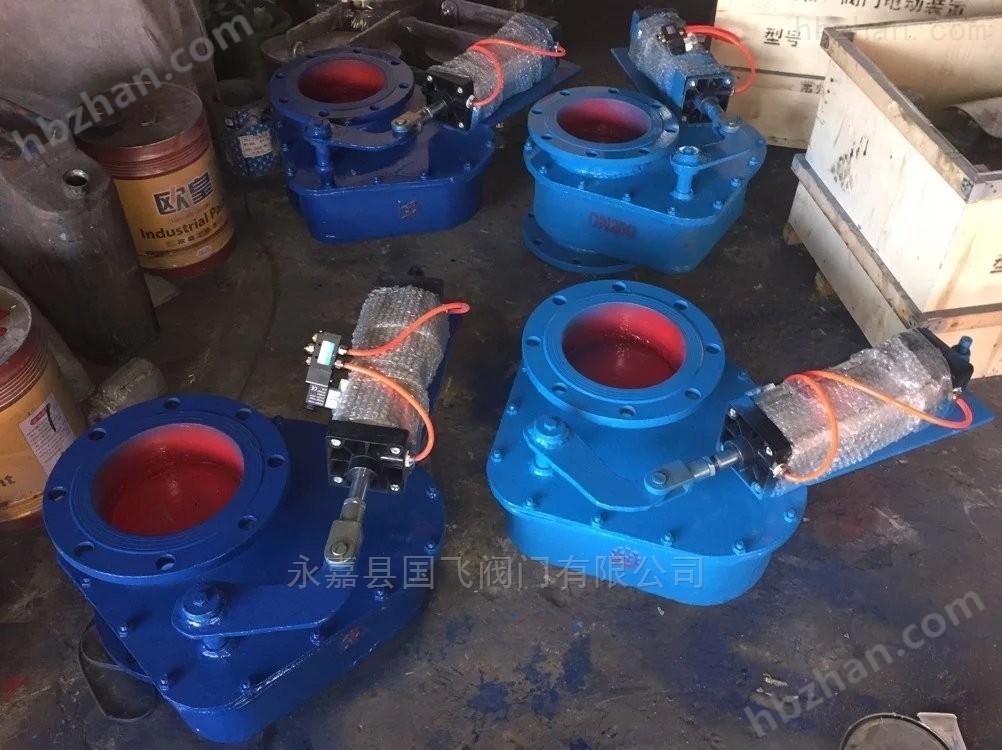

全国热线: 一、气动圆盘阀型号规格说明
YDF气动圆盘阀型号由基本型号、口径规格、材质代号、连接方式及附加功能代码五部分组成，具体格式及含义如下：
1. 型号格式
YDF
2. 各部分含义
YDF：基本型号，代表气动驱动式圆盘阀（Y-气动，D-圆盘，F-阀）。
□□□：口径规格，以阿拉伯数字表示阀门公称直径（mm），例如“100”表示DN100。
□：材质代号，标识阀体与阀板材质：
C：铸铁（默认材质，适用于常温低压非腐蚀性介质）；
P：不锈钢（304材质，适用于弱腐蚀性介质或食品级场景）；
R：不锈钢（316L材质，适用于强腐蚀性介质，如酸碱溶液）。
□：连接方式代号：
F：法兰连接（默认连接方式，适用于管道固定安装）；
W：对夹式连接（适用于空间受限场景，通过螺栓夹紧阀体与管道法兰）。
□：附加功能代码（可选）：
S：带手动操作装置（停电或气动故障时可手动启闭）；
L：带限位开关（输出阀门开关状态信号，用于自动化控制）；
Z：带电磁阀（AC220V/DC24V可选，控制气动执行器换向）。
3. 型号示例
YDF-150-P-F-L
含义：气动圆盘阀，公称直径150mm，阀体阀板材质304不锈钢，法兰连接，带限位开关。
二、气动圆盘阀技术参数
参数项 | 规格范围 |
公称直径（DN） | 50mm~600mm |
公称压力（PN） | 1.0MPa、1.6MPa |
适用温度 | -20℃~200℃（铸铁）；-40℃~300℃（不锈钢） |
适用介质 | 空气、水、油品、粉尘、弱腐蚀性液体（根据材质选择） |
驱动气源 | 0.4~0.6MPa（洁净压缩空气） |
启闭时间 | ≤5秒（DN50~200mm）；≤8秒（DN250~600mm） |
泄漏量 | 符合GB/T 13927-2008标准，A级（气泡法检测无泄漏） |
三、气动圆盘阀结构特点
流体特性：
全通径设计，流阻系数≤0.3
偏心结构设计，开启时阀板与密封面无摩擦
双向密封功能，正向泄漏率达VI级（GB/T 4213）
驱动系统：
采用AT型气动执行器，输出扭矩储备系数≥1.5
活塞式气缸，铝合金缸体阳极氧化处理
配置可调式缓冲装置，减少阀门启闭冲击
密封系统：
软密封：PTFE+NBR复合密封环，耐温-20~180℃
硬密封：304+STL堆焊，硬度≥HRC55
阀杆采用2Cr13不锈钢，表面氮化处理（硬度≥HV800）
四、气动圆盘阀特点
1、启闭灵活，密封可靠。
2、可替代双闸板阀、钟罩阀等，无检修免维护。
3、气动执行机构公称压力为0.4-0.6Mpa。
4、采用气动传动方式，非标可定制
5、阀座：WCB+工程陶瓷；阀板：WCB+工程陶瓷。
五、气动圆盘阀结构与工作原理
1. 结构组成
阀体：流道呈直通式，减少介质阻力，材质根据型号代码选定。
阀板：圆形结构，通过阀杆与气动执行器连接，关闭时与阀座密封贴合。
气动执行器：双作用气缸式（默认），进气时驱动阀板旋转90°实现启闭；可选单作用（弹簧复位），断气时自动复位至预设状态（开或关）。
密封件：丁腈橡胶（NBR，适用于油类、水）或氟橡胶（FKM，适用于高温、腐蚀性介质）。
2. 工作原理
开启过程：压缩空气进入执行器无杆腔，推动活塞带动阀杆顺时针旋转90°，阀板与流道平行，介质流通。
关闭过程：压缩空气进入执行器有杆腔，推动活塞带动阀杆逆时针旋转90°，阀板与流道垂直，密封件压紧阀座实现密封。
信号反馈（带L代码）：限位开关通过机械触点与阀杆联动，阀门全开/全关时输出开关量信号（NO/NC可选）。
气动圆盘阀圆盘阀通过旋转轴带动阀板运动，使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆不与介质直接接触，延长了执行机构的使用寿命。密封副采用硬质合金、陶瓷等耐磨材料，具有较好的机械性能和耐磨性能，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题，因而具有更长的使用寿命，有利于设备检修和运行调节。
