重锤式卸灰阀型号及说明书

一、重锤式卸灰阀型号规格说明

1. 型号编制规则

重锤式卸灰阀型号通常由主体代号+口径规格+材质代号+驱动方式四部分组成，示例如下：

ZFSX-II

Z：卸灰阀（Xiehui Fa）

F：方口（Fangkou）

S：手动（Shoudong）

X：重锤式（Chongchuishi）

II：第二代改进型

材质代号：Q235（碳钢）、304（不锈钢）、316L（耐腐蚀不锈钢），默认材质为Q235。

驱动方式：ZC（重锤式自动驱动，默认）、D（电动辅助驱动，可选）。

二、重锤式卸灰阀技术参数

三、重锤式卸灰阀结构与工作原理

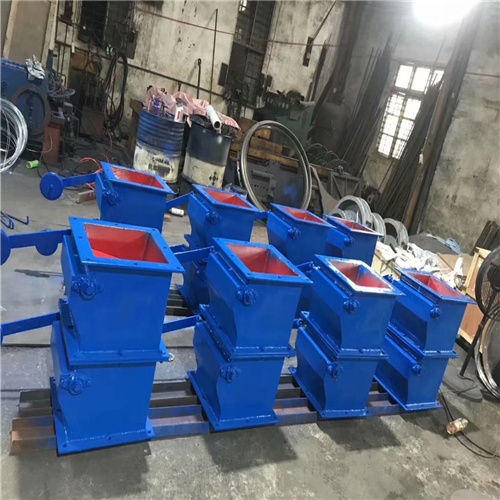

结构特点：本系列锁风翻板阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳可靠。

1. 结构组成

阀体：圆形/方形焊接结构，材质根据介质选择，内壁光滑以减少物料堆积。

阀板：采用耐磨钢板（如Mn13）或不锈钢板，通过铰链与阀体连接，可绕轴旋转。

重锤装置：由配重块、调节杆组成，通过杠杆原理控制阀板开启角度，调节卸灰量。

密封件：阀板与阀体接触面采用丁腈橡胶或氟橡胶密封圈，确保闭阀时密封严密，防止漏风。

轴承与轴：采用双端密封轴承，轴端配防尘盖，避免粉尘进入影响转动。

工作原理

该系列阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从成 物料的输送。技术参数表适用介质工作温度卸灰量干燥粉尘150℃1.5~30重锤式锁风翻板阀广泛适用于建材、冶金、化工、电力等行业，作为各类除设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

卸灰过程：当上部料仓内物料积累至一定重量时，物料重力克服重锤拉力，推动阀板向下旋转，物料通过阀体卸出。

闭阀过程：物料卸空后，阀板在重锤重力作用下自动复位，密封件贴合阀体，阻断上下气流通道，实现“卸料-密封”循环。

调节方式：通过增减配重块或调整重锤位置，改变阀板开启阻力，控制卸灰速度（配重越重，卸灰量越小，密封性越强）。

四、重锤式卸灰阀用途与特点

用途：用于除尘设备、气力输送系统及其他粉料输送管道的卸料环节，可均匀、连续排出干灰、煤粉、水泥等干燥粉状物料。

特点：

采用重锤式自动调节结构，无需外部动力源，依靠物料重力和重锤平衡实现启闭；

方口设计适配多数方形管道，安装便捷；

第二代改进型优化了阀板密封性能，减少漏风率至≤3%；

阀体采用Q235碳钢焊接成型，表面经喷砂除锈+环氧树脂喷涂处理，耐磨损、抗腐蚀。
重锤式锁风翻板阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳可靠。
